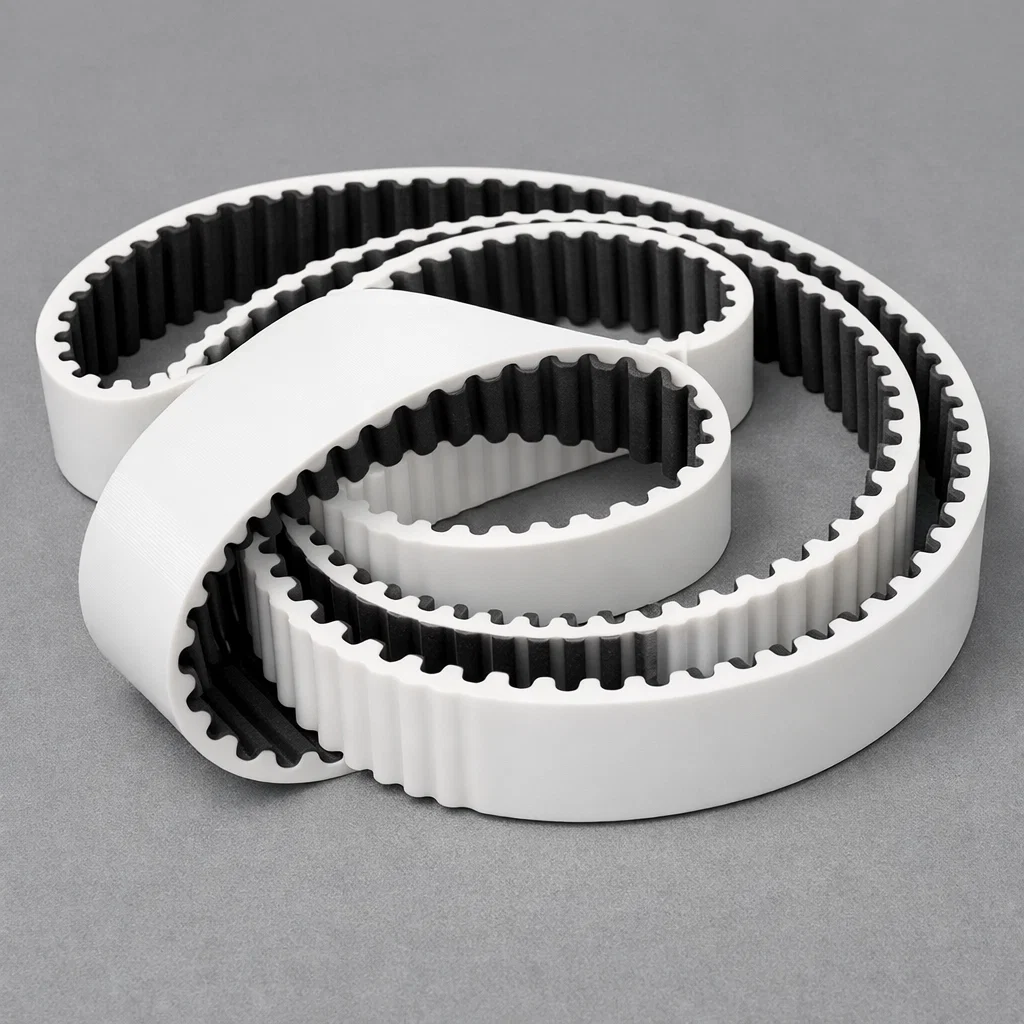

Sincronización positiva · Packaging industrial
Correas dentadas de PU con refuerzo interno para sincronización precisa, sin deslizamiento y fabricación a medida en España.

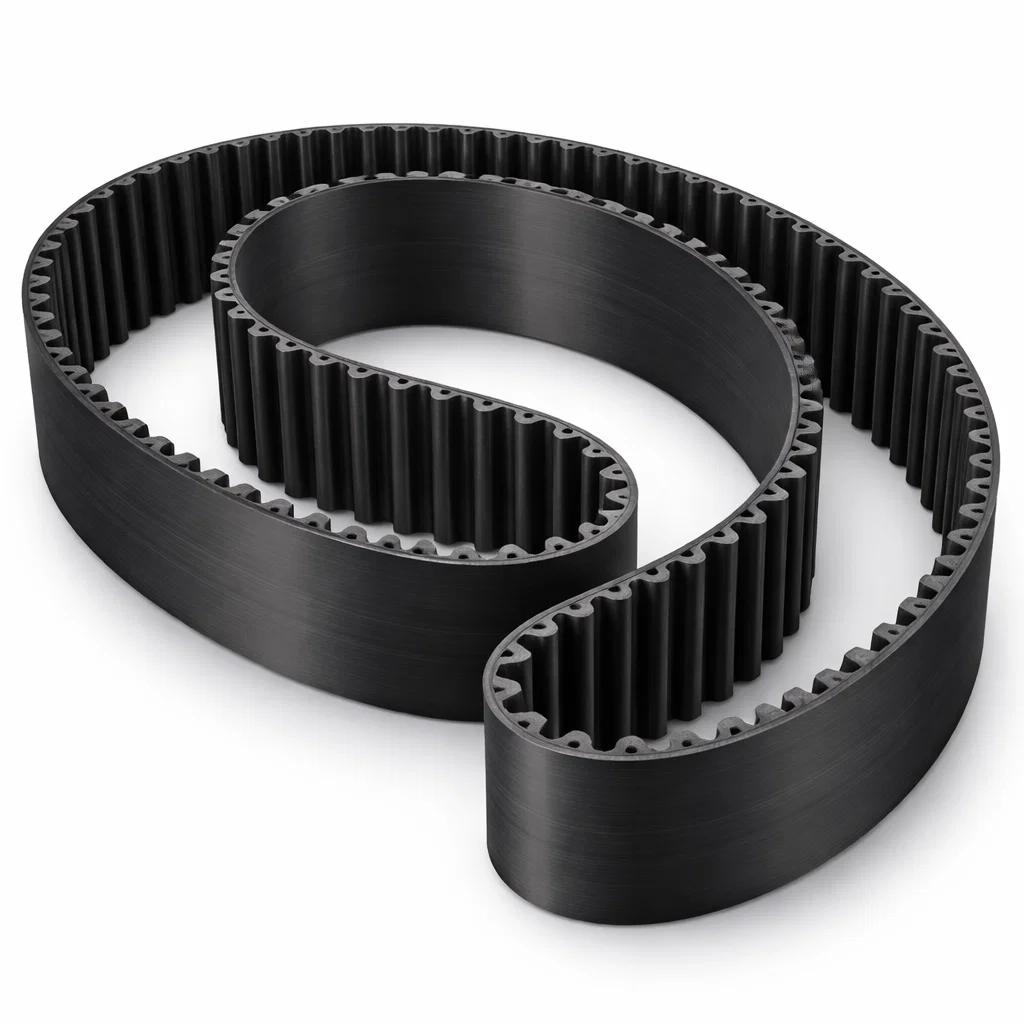

Las bandas dentadas poliuretano son correas de transmisión sincrónica fabricadas en PU con refuerzo interno de fibra de vidrio, aramida o acero. A diferencia de una correa lisa que transmite movimiento por fricción, una correa sincrónica poliuretano engrana mecánicamente con la polea y mantiene una relación exacta entre el eje motriz y el eje conducido.
Esa ausencia de deslizamiento es la razón por la que las bandas dentadas sincrónicas son el estándar en maquinaria de packaging, envasado, impresión, dosificación y manipulación robótica. Cuando la posición de un envase, una etiqueta o una impresión debe coincidir con precisión de milímetros, una transmisión por fricción deja demasiado margen al error.
En BandasMatuz suministramos correas dentadas poliuretano a medida para sustitución o diseño desde cero. Si necesita una ficha más orientada a catálogo general, puede revisar también nuestras bandas dentadas de poliuretano. Si la aplicación no requiere sincronización positiva y busca una alternativa más simple, valore también las correas termosoldables de PU o las cintas transportadoras de PU para transporte continuo.
El principio mecánico es sencillo: cuando la polea motriz gira, sus dientes encajan con los de la banda y la empujan sin posibilidad de slip. Esto elimina dos problemas críticos de las correas de fricción: el deslizamiento bajo carga y la deriva acumulativa en posicionamiento. En maquinaria donde el ciclo debe repetirse miles de veces por hora, esa estabilidad no es opcional, es un requisito funcional del proceso.
Además del perfil del diente, el comportamiento real depende del refuerzo interno, del ancho, de la velocidad y de la calidad del montaje. Por eso no basta con pedir una banda por longitud: para elegir correctamente unas bandas dentadas industriales hay que cruzar paso, ancho, par, velocidad, diámetro de polea y precisión requerida.
En packaging y converting, el beneficio práctico se ve muy claro. Si el avance del film no coincide exactamente con el ciclo de soldadura o corte, el envase sale descentrado. Si el arrastre del sustrato en impresión pierde registro, el color se mueve. Si una llenadora no mantiene la posición relativa entre envase y válvula, la dosificación deja de ser estable. En todos esos casos, las correas dentadas PU packaging trabajan como elemento de sincronización y no simplemente como un repuesto mecánico.
También hay una ventaja importante de mantenimiento: frente a las cadenas, la banda dentada de poliuretano trabaja sin lubricación, genera menos ruido y reduce masa en movimiento. Eso facilita velocidades más altas, menor suciedad en la máquina y mejor comportamiento en líneas donde conviven transmisión, presencia de producto y necesidades de limpieza. Si el objetivo es comparar tecnologías, esta es una de las razones por las que muchas máquinas modernas han pasado de cadena a bandas dentadas a medida España fabricadas en PU.

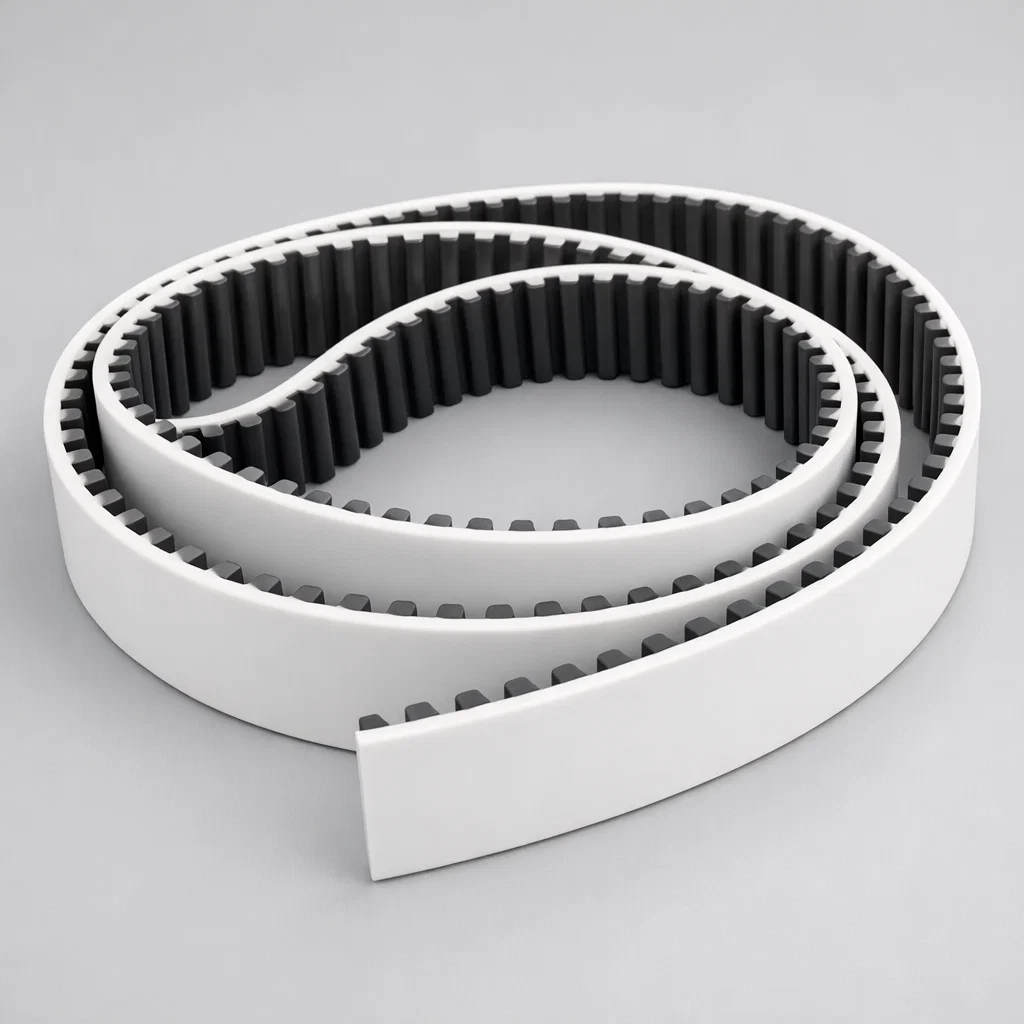

No obstante, esa precisión solo aparece cuando la transmisión está bien dimensionada. Una banda de buen material montada sobre poleas desgastadas, con tensado incorrecto o con un perfil equivocado no va a rendir como se espera. Por eso, cuando un cliente reporta fallos de registro o deriva de posicionamiento, casi siempre revisamos la máquina completa: perfil, diámetro de polea, ancho, refuerzo, velocidad y estado general del sistema.
En este tipo de transmisiones también importa mucho el backlash real del conjunto. No depende solo del perfil teórico, sino de la tolerancia de polea, del tensado, de la calidad del dentado y del comportamiento elástico del refuerzo. En equipos donde una décima de milímetro cambia el resultado final, una buena correa sincrónica poliuretano debe seleccionarse como parte de una solución completa y no como un consumible aislado.
Por eso, cuando el objetivo es sustituir una banda existente, lo más eficiente es partir de la referencia instalada o de las poleas reales de la máquina. Y cuando se trata de un diseño nuevo, conviene pensar la transmisión desde el inicio con ancho, perfil y refuerzo sobradamente adaptados al servicio. Un pequeño margen bien calculado en esta fase suele evitar muchos problemas de tensado, ruido y vida útil una vez la línea entra en producción.

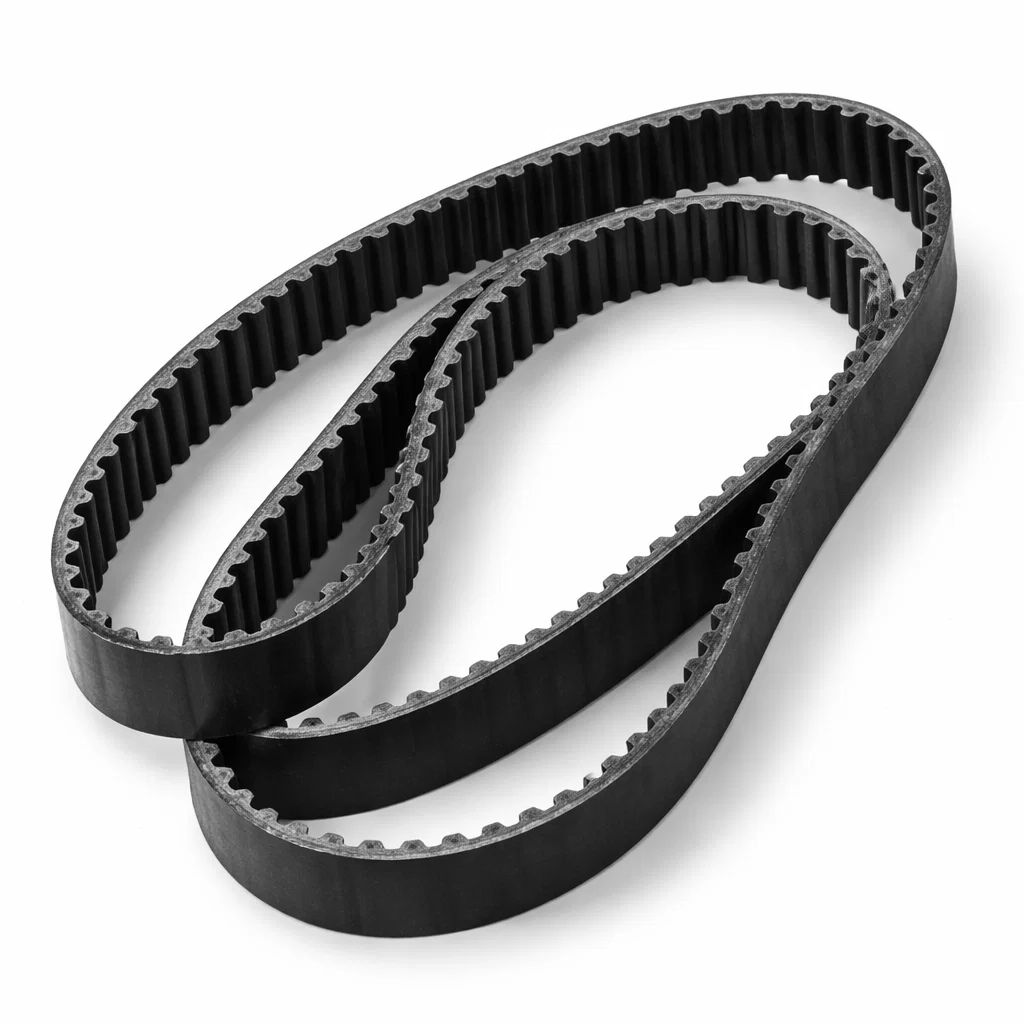

El perfil determina compatibilidad con poleas, capacidad de carga, nivel de ruido y comportamiento a alta velocidad. Si la máquina ya existe, el perfil debe coincidir con la polea instalada.
Son perfiles trapezoidales imperiales muy extendidos en maquinaria existente. El perfil XL es especialmente común en packaging ligero, etiquetado y equipos de pequeño formato con exigencia de compatibilidad histórica. Cuando se trabaja sobre máquinas antiguas o importadas, esta familia suele ser la primera que hay que verificar para no fallar en la sustitución.
Perfiles trapezoidales métricos estándar en maquinaria europea. T5 se usa mucho en precisión ligera, T10 en transmisiones medias y T20 cuando el par requerido ya es claramente superior. Son perfiles muy presentes en equipos de envasado, manipulación automática y subconjuntos donde la disponibilidad de poleas métricas ya está normalizada.
Mantienen la lógica del perfil T pero con mayor capacidad de par gracias a un diente más robusto. Son una alternativa frecuente cuando un T estándar se queda corto en carga transmisible. En maquinaria de packaging con arranques frecuentes, aceleraciones altas o picos de carga, este salto de perfil permite ganar margen sin rediseñar toda la transmisión.
El perfil curvilineo distribuye mejor tensiones, reduce ruido y transmite más par por ancho equivalente. En packaging, automatización y robots, 5M y 8M son de los perfiles más utilizados. Cuando la máquina necesita trabajar rápido y con cargas ciclicas, HTD suele ser el perfil de referencia porque combina capacidad de par, suavidad y menor concentracion de esfuerzos en el diente.
Perfiles optimizados para alta precisión y bajo backlash. Son habituales en impresoras industriales, CNC, plotters y equipos donde la repetibilidad de posicionamiento pesa más que la simple potencia transmitida. En este tipo de aplicación, una pequeña holgura acumulada puede traducirse en errores visibles de registro o de posición final del producto.
Para maquinaria de packaging general, la fibra de vidrio cubre la gran mayoría de aplicaciones. Cuando la velocidad, el impacto o el posicionamiento crítico suben de nivel, la aramida suele ser la elección correcta. El refuerzo es una variable crítica porque determina cuanto se alarga la banda bajo carga y, por tanto, cuanto se mueve realmente la posición del producto respecto al punto teórico de sincronización.

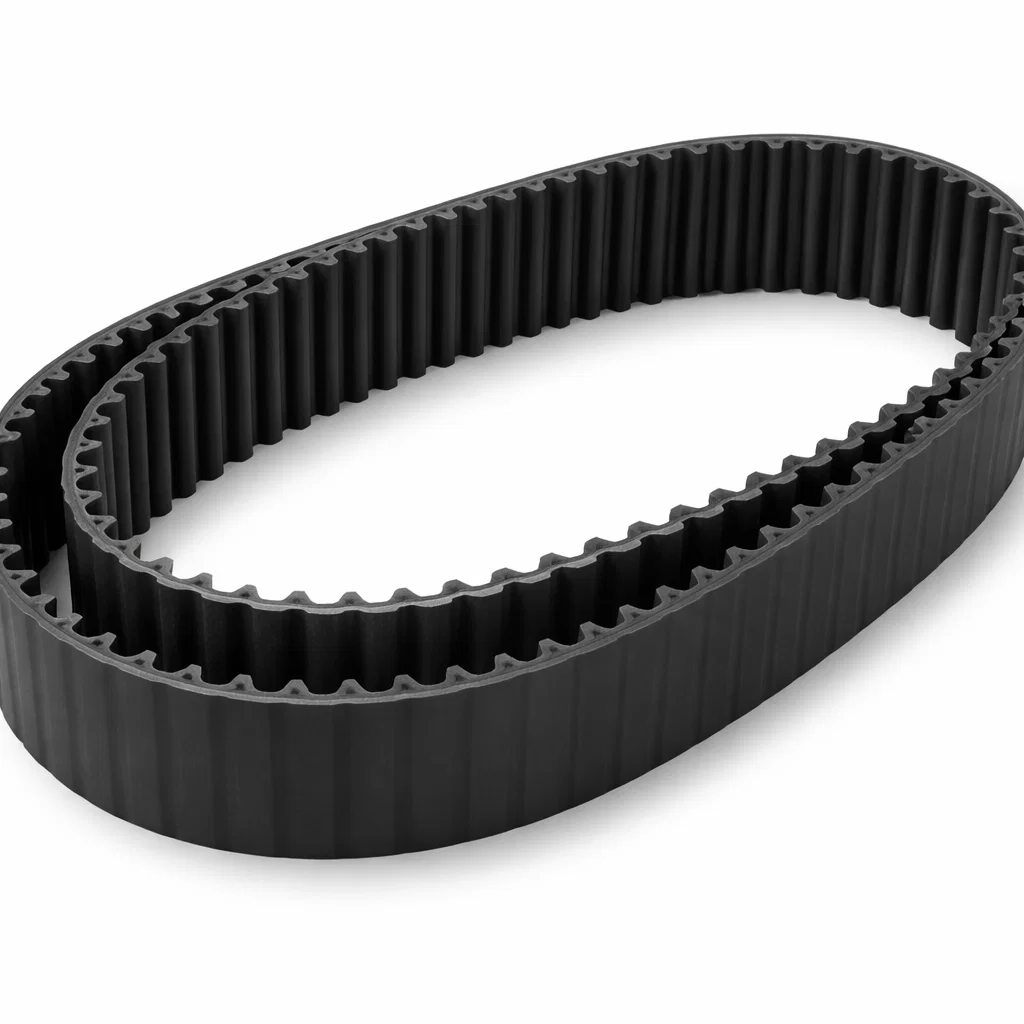

En flow-pack, termoformado, llenado y sellado sincronizan el avance del film con el ciclo de corte y cierre. Cualquier deslizamiento se traduce en envases mal posicionados o mal sellados. En máquinas de alta cadencia, incluso una pequeña deriva acumulada termina generando rechazo de producto y ajuste continuo por parte de mantenimiento.
Offset, flexografia e inkjet dependen de una transmisión estable para mantener registro entre grupos de impresión y arrastre correcto del sustrato. Cuando el sistema trabaja con varios colores o estaciones, la precisión de la banda ayuda a mantener repetibilidad sin que aparezcan desajustes visuales en la impresión.
La posición de la válvula debe coincidir con la del envase en cada ciclo. Aquí las bandas con aramida y perfiles HTD son muy habituales por su baja elongación. La transmisión deja de ser un simple elemento de arrastre y pasa a formar parte de la exactitud del propio proceso de llenado.
Los ejes lineales de muchos robots y pórticos se accionan con bandas dentadas de carbono o aramida para mantener repetibilidad y peso contenido. Frente a otras soluciones, permiten combinar aceleración, ligereza y buen control del backlash en recorridos largos.
Cortadoras, plegadoras, troqueladas y líneas de converting dependen de una sincronización positiva entre cuchillos, rodillos y estaciones de arrastre. Cuando la velocidad sube, cualquier elasticidad o pérdida de posición se vuelve visible en corte, plegado o registro.
En logística y e-commerce se usan para desviadores, sincronización de entradas y salidas y movimientos repetitivos de alta fiabilidad. Son especialmente útiles cuando hay varios módulos encadenados y el sistema necesita conservar un timing estable durante miles de ciclos diarios.
Multimarca
Comercializamos las mejores marcas del mercado mundial.
Para acertar con una banda dentada no basta con medir la longitud. Necesitamos definir al menos estos cuatro parámetros técnicos.
Si sustituye una correa existente, el perfil debe ser identico al de la polea instalada. Si diseña desde cero, el perfil se elige según potencia, velocidad y precisión requeridas.
La longitud debe ser multiplo exacto del paso del perfil. Si ya tiene una correa montada, la forma más rápida de acertar es facilitar la referencia actual o la longitud en mm.
El ancho depende del par a transmitir y del servicio real. En aplicaciones de packaging de alta cadencia, quedarse corto de ancho suele castigar la vida útil de la banda.
Fibra de vidrio para uso general, aramida para alta velocidad o impacto, y acero o carbono cuando la carga o la precisión lo justifican.
Si la correa sustituye a otra que ya ha fallado, conviene revisar también estado de poleas, tensado y alineación. Muchas roturas repetitivas atribuidas a la banda tienen su origen en desgaste de poleas, radios incompatibles o montaje incorrecto.
Si tiene dudas, envíenos la referencia de la correa, el perfil, la longitud, el ancho o una foto de la máquina. También puede apoyarse en nuestro artículo sobre <a href="/blog/que-es-una-banda-transportadora">qué es una banda transportadora</a> para revisar criterios básicos de selección en líneas completas. Cuando el recambio forma parte de una máquina de packaging o impresión, una fotografía de la transmisión completa y de la polea suele acelerar mucho el diagnóstico.
Solicitar presupuesto de bandas dentadas de poliuretanoEn la mayoría de casos si, siempre que perfil y longitud sean idénticos y la polea sea compatible. Conviene revisar especialmente el radio en la base del diente y el ajuste real con la polea existente.
No. Funcionan en seco y la lubricación es contraproducente porque altera el contacto entre diente y polea y puede acelerar desgaste o suciedad en la transmisión.
En condiciones normales, la vida útil orientativa está entre 3 y 7 años. Los factores que más la reducen son sobrevelocidad, mal tensado, temperatura excesiva y exposicion a químicos incompatibles.
Sí. Fabricamos a cualquier longitud que sea multiplo del paso del perfil, incluso en tiradas muy cortas. Para referencias de catálogo el plazo suele ser rápido y para perfiles especiales conviene consultar.
HTD usa un diente curvilineo que distribuye mejor la carga, transmite más par y suele ser más silencioso. El perfil T es más economico y suficiente para cargas moderadas.
